耐高温高温花纹橡胶输送带非标规格
产品概述

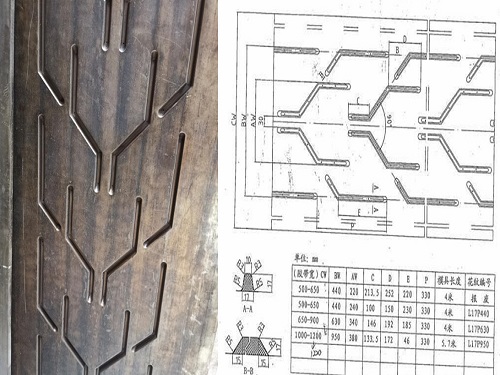

1、UY型17mm耐高温花纹运输带产品结构图，可定制，可依据规格设计数控模具，为您提供满意的非标橡胶带产品：
| BW(mm) | CW(mm) | CP(mm) | PA(mm) | CH(mm) | DW(mm) | EW(mm) | 模具1 |
| 500-650 | 440 | 230 |
| 17 | 10 | 17 | |
| BW(mm) | CW(mm) | CP(mm) | PA(mm) | CH(mm) | DW(mm) | EW(mm) | 模具2 |
| 650-900 | 630 | 185 |
| 17 | 15 | 17 | |
| BW(mm) | CW(mm) | CP(mm) | PA(mm) | CH(mm) | DW(mm) | EW(mm) | 模具2 |
| 1000-1200 | 950 | 46 |
| 17 | 15 | 17 |

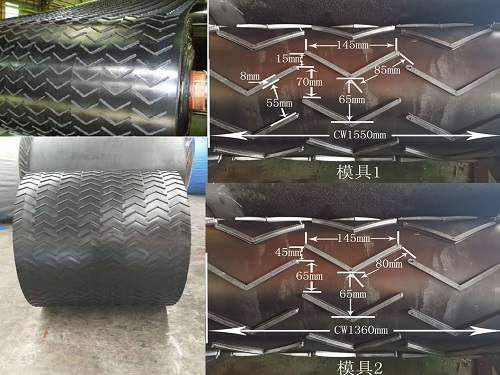

2、多V型高强效果防滑抗灼烧橡胶传送带，花纹产品结构图，可定制，可提供使用需求，我司为您提供3D数模和2D图纸，以供客户选型需求：
| BW(mm) | CW(mm) | CP(mm) | PA(mm) | CH(mm) | DW(mm) | COLUMN | 模具1 |
| 500-1600 | 1550 | 65 | 0~25 | 6 | 8 | 10 | |
| BW(mm) | CW(mm) | CP(mm) | PA(mm) | CH(mm) | DW(mm) | COLUMN | 模具2 |
| 500-1400 | 1360 | 65 |
| 5 | 8 | 10 |

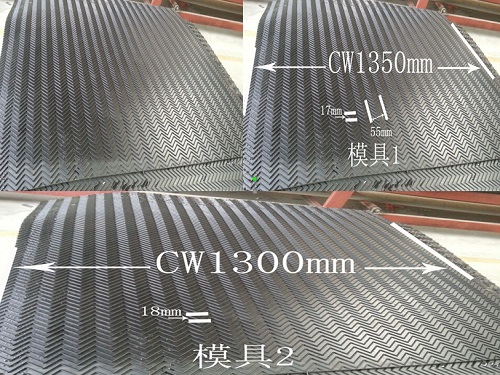

3、连V型花纹耐热非标规格橡胶输送带产品结构图，可根据使用温度进行耐热防滑皮带设计选型，为您物料传送保驾护航：
| BW(mm) | CW(mm) | CP(mm) | PA(mm) | CH(mm) | V Width | 模具长 | 模具1 |
| 500-1350 | 1350 | 17 | 0 | 2 | 55 | 2300 | |
| BW(mm) | CW(mm) | CP(mm) | PA(mm) | CH(mm) |
| 模具长 | 模具2 |
| 500-1300 | 1300 | 18 | 0 | 3 |
| 2300 |
